本文讨论的是施耐德 ATV71HD18N4Z变频器 的检修过程和故障分析。供大家参考。

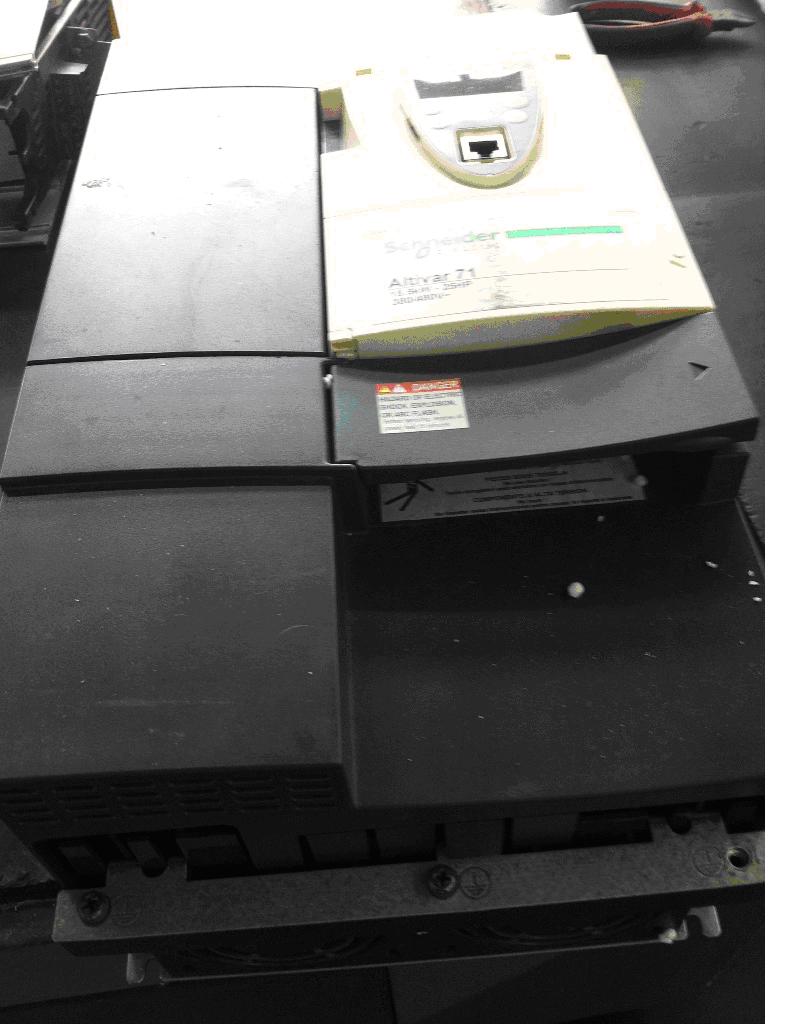

上海91视频黄色下载变频器技术服务中心最近收到施耐德 ATV71HD18N4Z变频器，客户反映是该变频器上电无显示故障。

检查过程：
将该变频器下盖板卸下，检查变频器的整流模块、逆变模块，测试二极管特性好。将变频器送电，无显示,测试控制控制端子上没有24VDC电压，控制卡上没有+5VDC电压。变频器的风扇送电没有运转，判断变频器开关电源损坏。

故障原因分析：
将变频器拆开，顺便说一下，该结构的变频器拆卸比较繁琐，因为上盖板不是特别好拆。该变频器电源卡脉冲变频器附近有一大片烧焦的痕迹，很明显是开关电源负载短路，导致开关电源工作不起来。将该电源卡拆下，触发逆变模块，逆变模块好。将该电源卡处理干净，发现该电源卡的元器件上有很多腐蚀的痕迹，估计该变频器使用在有腐蚀的场合。
     由于变频器的电源卡腐蚀，发生开关电源负载短路的几率比较大。该变频器开关电源损坏就是因为变频器电源卡上短路导致。
维修过程：
清洗电源卡，更换掉损坏的二极管，修复损坏的线路。送电测试，发现开关电源还是没有正常工作，过一会还发现更换的二极管又损坏了。继续查找该线路，发现该线路负载上有个7915短路，将7915更换，同时将损坏的二极管更换。将电源板测试，送电后，开关电源各路电源工作正常，测试IGBT驱动线路，各路触发线路工作正常。安装好变频器，测试二极管特性正常。给变频器送电，开机、输出电压平衡，带负载到额定电流，变频器发热也正常，该变频器修复。
经验总结：
上海91视频黄色下载变频器维修服务中心根据多年来对施耐德变频器检修经验，得出结论：此故障是由于变频器腐蚀原因导致。
